REKUPERATOR

MISTRAL SLIM 1100 EC

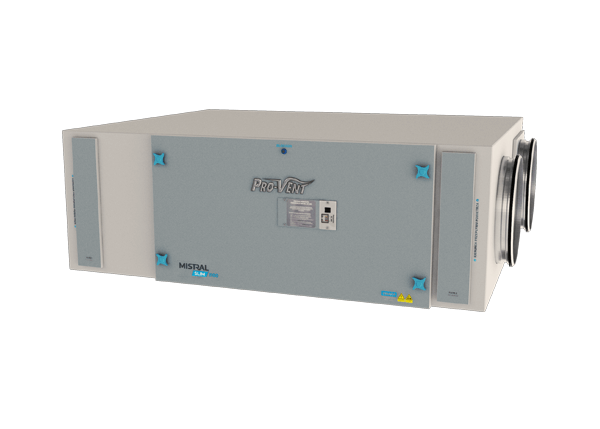

MISTRAL_SLIM_1100_EC_glowne-rekuperator-przeciwprądowy-podwieszany

Strumień objętości powietrza: 800 – 1100 m3/h
Spręż dyspozycyjny: 545 – 315 Pa
Sprawność temperaturowa: 90 – 78 %
Wymiary (wys. x szer. x gł.): 440 x 1290 x 1040 mm
Dla budynków o powierzchni: do 570 m2

Kontakt z doradcą

OPIS PRODUKTU

2020-laur-klienta-pro-vent-rekuperator-przeciwprądowy-podwieszany

NAJWYŻSZA JAKOŚĆ WYKONANIA

Urządzenie wykonane w technologii nagrodzonej Złotym Laurem Klienta 2020 za najwyższą jakość.

ikona-komfortowa-wentylacja

KOMFORTOWA, SPRAWNA WENTYLACJA OBIEKTU

Urządzenie zapewnia stałe, sprawne dostarczanie świeżego powietrza do budynku i usuwanie powietrza zużytego, bez mieszania się strumieni.

ikona-odzysk-ciepla

WYSOKA SKUTECZNOŚĆ ODZYSKU CIEPŁA (PONAD 90%)

Autorska, niesymetryczna konstrukcja przeciwprądowego wymiennika ciepła zapewnia niewielką utratę ciepła nawet przy intensywnej wentylacji. Rekuperatory MISTRAL SLIM idealnie nadają się do budynków energooszczędnych, a nawet pasywnych.

ikona-automatyczny-bypass

AUTOMATYCZNY, 100% SZCZELNY BYPASS

Skuteczne wykorzystanie przyjemnego, chłodnego powietrza podczas nocy latem.

ikona-niska-cena

TANIA EKSPLOATACJA

Rekuperatory MISTRAL SLIM wyróżniają się na rynku również bardzo niewielkim zużyciem energii i niską ceną filtrów.

ikona-cicha-praca

CICHA PRACA

Szczelna (klejona), dodatkowo izolowana od środka obudowa, a także ciche, ekonomiczne wentylatory EC zapewniają cichą pracę urządzenia.

ikona-bezawaryjna-praca

WYGODNE STEROWANIE, WIELOLETNIA BEZAWARYJNA PRACA

Automatyka rekuperatorów PRO-VENT jest tworzona „na miejscu”, powstając na bazie wieloletnich doświadczeń i ciągłego doskonalenia. Dzięki temu nasze rekuperatory są cenione na rynku za swoją wieloletnią bezawaryjność.

ikona-skuteczne-rozmrazanie

INTELIGENTNY ALGORYTM ROZMRAŻANIA

Algorytmy rozmrażania tworzone przez naszych specjalistów zapewniają po pierwsze wysoką skuteczność ochrony przed zamarzaniem, a także minimalizację zużycia energii.

ikona-wspolpraca-z-gwc

MOŻLIWOŚĆ WSPÓŁPRACY Z GWC

Rekuperatory MISTRAL SLIM są w pełni przystosowane do rozszerzenia konfiguracji o współpracę z gruntowym wymiennikiem ciepła. Przy tej okazji szczególnie polecamy połączenie z bezprzeponowym płytowym GWC PRO-VENT GEO – jest to niezwykle skuteczne i zdrowe rozwiązanie, zapewniające jeszcze większy komfort w budynku.

ikona-montaz-podwieszany

ESTETYCZNY MONTAŻ W PRZESTRZENI SUFITU PODWIESZANEGO

Rekuperatory MISTRAL SLIM są zaprojektowane specjalnie w celu podwieszenia. Oprócz znakomitej funkcjonalności, posiadają niewielką wagę i estetyczny wygląd.

DANE TECHNICZNE

Przeznaczenie *niemieszkalne (SWNM)
Strumień objętości powietrza nawiew: 800 – 1100 m3/h
wywiew: 800 – 1100 m3/h
Spręż dyspozycyjny nawiew: 545 – 330 Pa
wywiew: 535 – 315 Pa
Wydajność projektowa SWNM **1100 m3/h
Jednostkowa moc wentylatora (JMW int)403 W/(m3/s)
Sprawność cieplna 90 – 78 %
Pobór mocy wentylatory: 90 – 480 W
max. wentylatory: 760 W
nagrzewnica wstępna PTC (opcja): 3000 W
Zasilanie centrali3 x 400 V AC
Wymiary centrali (wys. x szer. x gł.) 440 x 1290 x 1040 mm
Średnica króćców wentylacyjnych 315 mm
Masa centrali105 kg
Rodzaj filtrówklasy G4 (harmonijkowe)
Wymiary filtra 380 x 605 x 19 mm
Bypass wbudowany, automatyczny, 100% szczelny
Obudowatworzywo PCV, ocieplone i wygłuszone akustycznie

* Klasyfikacja wymagana przez dyrektywę UE Ekoprojekt 2018.
** Maksymalna wydajność, przy której centrala spełnia wymagania dyrektywy UE Ekoprojekt 2018.

AKUSTYKA

MISTRAL_SLIM_1100_EC_akustyka-rekuperator-przeciwprądowy-podwieszany

TEMPERATURA POWIETRZA NAWIEWANEGO

MISTRAL_SLIM_1100_EC_temperatury-rekuperator-przeciwprądowy-podwieszany

Konfig. 1 – centrala bez nagrzewnic; Konfig. 2 – centrala z nagrzewnicą wstępną; Konfig. 3 – centrala z nagrzewnicą wtórną kanałową MISTRAL ENO; Konfig. 4 – centrala z nagrzewnicą wstępną i nagrzewnicą wtórną kanałową MISTRAL ENO; Konfig. 5 – centrala z nagrzewnicą wtórną PTC; Konfig. 6 – centrala z nagrzewnicą wstępną i nagrzewnicą wtórną PTC.

WYMIARY GABARYTOWE

MISTRAL_SLIM_1100_EC_CAD

CHARAKTERYSTYKA PRZEPŁYWOWA

MISTRAL_SLIM_1100_EC_przeplyw

CHARAKTERYSTYKA SPRAWNOŚCI TEMPERATUROWEJ

MISTRAL_SLIM_1100_EC_sprawnosc

CHARAKTERYSTYKA POBORU MOCY WENTYLATORA

MISTRAL_SLIM_1100_EC_moc

IDEOWY SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH

MISTRAL-SLIM-ideowy-schemat-polaczen

WARIANTY WYKONANIA

MISTRAL_SLIM_warianty

UKŁAD PRZECIWZAMROŻENIOWY DO WYBORU

  • poprzez wyłączenie nawiewu (w standardzie) – dopuszczalne tylko jeśli temp. powietrza na wlocie nie spada poniżej -6°C,
  • wbudowana elektryczna nagrzewnica wstępna PTC (na zamówienie),
  • kanałowa recyrkulacyjna przepustnica trójstronna (na zamówienie).

STEROWANIE DO WYBORU

WYPOSAŻENIE DODATKOWE (NA ZAMÓWIENIE)

  • elektryczna nagrzewnica wtórna PTC – 3 kW / 3 x 400 V AC,
  • elektryczna kanałowa nagrzewnica wtórna MISTRAL ENO – 4 kW / 400 V AC,
  • wodna kanałowa nagrzewnica/chłodnica,
  • przepustnica trójstronna (GWC, recyrkulacja, strefowa):
    • 230 V AC.
